Резервуар — стационарная емкость из пластика, металла или бетона для хранения любой разновидности жидкости, газов и сыпучих материалов.

Элементы конструкции подобного объекта постоянно взаимодействуют с гидростатическим давлением жидкостной субстанции, подвергаясь разрушению.

Чтобы избежать пагубного воздействия со стороны хранящегося продукта и окружающей среды на оболочку резервуара, его гидроизолируют.

При проведении работ учитывается тип материала, из которого изготовлен резервуар, и состав хранимого вещества.

В этой статье мы подробно разберем какие бывают емкости, расскажем о причинах ремонта и способах гидроизоляции, устранении протеканий и материалах, подходящих для восстановления.

Гидроизоляция резервуаров фото объектов

Различают 3 основных вида резервуаров по материалу изготовления:

  1. Металлические. Для технических нужд обычно используются емкости из стали не очень высокого качества. Для хранения питьевой воды, нефтепродуктов и ценных химических растворов выбирают баки из нержавейки.
  2. Пластиковые. К этому типу относятся не только емкости из полимеров, но и стеклопластиковые, резинотканевые резервуары. Самая востребованная категория, ввиду легкости и герметичности. Бесшовная технология производства позволяет снизить расходы на гидроизоляцию.
  3. Железобетонные. Подобные конструкции отличаются исключительной прочностью, но сложны в транспортировке.

Также резервуары классифицируют по расположению:

  1. Наземные. Емкость полностью расположена на поверхности. Самый распространенный тип. Идеален для хранения питьевой и технической воды,
  2. Полузаглубленные. Основная часть конструкции в недрах, над землей находится верхняя часть и горловина. Предохраняет содержимое от перегрева, экономит место. Подходит для хранения нефтепродуктов, химических растворов.
  3. Подземные. Полностью скрытая в недрах емкость. Подходит для длительного хранения и существенно экономит место.

Причины ремонта резервуаров

Обращаться к специалистам для проведения ремонта резервуара следует при обнаружении следующих симптомов:

  • внутри конструкции обнаружена жидкость, попавшая снаружи;
  • емкость протекает;
  • сколы и трещины на стенках;
  • характерный резкий запах содержимого присутствует на территории, прилегающей к резервуару;
  • посторонние примеси, выявленные при заборе проб жидкости из емкости;
  • возникновение опасности для людей и окружающей среды при дальнейшем использовании резервуара.
ремонт резервуаров фото

В процессе эксплуатации доводить емкость до экстренного вызова специалистов не стоит, но от случайностей никто не застрахован.

Ремонт резервуаров бывает:

  • аварийным (экстренный вызов служб при возникновении нештатной ситуации);
  • реконструкционным (глобальная переделка хранилища жидкости);
  • текущим (самый правильный и малозатратный вид ремонта);
  • восстановительным (работы по герметизации емкости, исчерпавшей ресурс).

Каждая разновидность ремонта гидроизоляции имеет свои особенности, связанные со сроками, материалами, количеством мастеров. Поэтому лучше своевременно проводить текущий ремонт, не допуская серьезных последствий. Это существенно сэкономит средства и время.

Гидроизоляция пожарного резервуара ПВХ мембраной

Лучший материал для защиты бетонных резервуаров — поливинилхлоридная (ПВХ) мембрана.

Объекты с высокими гидроизоляционными требованиями (подземные паркинги, тоннели, сооружения с помещениями, находящимися ниже поверхности грунта) защищены именно таким способом.

Для технической и питьевой воды разработаны разные по составу типы пленок. Этот фактор требуется учитывать при гидроизоляции емкости.

В промышленности для хранения питьевой и технической воды используют бетонные резервуары. Они подвержены влиянию жидкости, но не ржавеют, как металлические, а трескаются.

Бетон в местах трещин рассыпается. Поэтому в емкость могут проникать посторонние вещества, это критично для питьевой воды.

Для технической, значения не имеет, но она будет уходить через прорехи. Для пожарного резервуара подобный процесс станет критическим.

Гидроизоляция с помощью мембраны помогает удержать необходимый уровень воды, а также избежать ее утечки, сохраняя целостность резервуара.

пожарные резервуары работы по гидроизоляции

Кроме защиты емкости от пагубного воздействия воды, ПВХ мембраны не вступают во взаимодействие с ядохимикатами, растворами щелочей, солей, кислот и многими другими агрессивными техническими жидкостями.

Плюсы мембранной гидроизоляции резервуаров

  • Железобетонные резервуары подвержены влиянию движения грунта и внутреннему давлению водяного столба.
  • С течением времени в них появляются микротрещины. Любой вид гидроизоляции, выполненный с помощью технологии полного крепления, в данном случае ненадежен.
  • Покрытие треснет вместе с резервуаром. На выручку придет мембранная защита емкости. Расскажем подробно о ее преимуществах.
  • Поливинилхлоридная мембрана закрепляется на горизонтальном и вертикальном основаниях емкости механическим путем.
  • Отсутствует полное крепление по стенам и дну. В связи с этим, появление микротрещин не влияет на целостность материала, он продолжает удерживать жидкость и ограничивает доступ посторонних веществ. при появлении серьезных трещин материал продолжает выполнять свою функцию, продлевая срок эксплуатации бетонной конструкции.

Технологии работы с трехслойной ПВХ пленкой

Технология укладки мембранной гидроизоляции состоит из нескольких последовательных этапов:

  1. Подготовка поверхности резервуара. Шлифовка и выравнивание бетона. Шпаклевка мест трещин и сколов. Обработка потолка емкости грунтовкой из полиуретана (проникает в тело бетона и создает адгезию для последующего слоя покрытия).
  2. Монтаж подстилающего слоя из геотекстиля. На горизонтальную часть емкости текстиль укладывается свободно. На вертикальные стенки высотой выше 4 метров осуществляется промежуточное крепление полосками мембраны.
  3. Герметизация ПВХ мембраной. Швы укладываются внахлест и запаиваются при помощи нагревания. Получается двойной шов с центральным воздушным каналом, позволяющим контролировать герметичность соединения. Подобные работы проводятся при помощи ручного нагревательного оборудования. Мембрана на месте выкраивается под нужные габариты и конфигурацию. Герметичность швов проверяется с помощью подачи избыточного давления.
  4. Нанесение на потолок второго слоя полиуретанового грунта. При желании, в него можно добавить колерующий наполнитель, придающий поверхности нужную окраску.
  5. Лестницы в емкость, места выхода труб и других коммуникаций обрабатываются антикоррозионным раствором и усиливаются накладками из ПВХ мембраны.

Чтобы гидроизоляция ПВХ мембраной служила долго, необходимо доверить ее монтаж профессионалам.

Наши специалисты обладают необходимыми навыками и наработали достаточный опыт в монтаже мембранных защитных покрытий.

Если есть, то загрузите свой проект или ТЗ

Наш тел.: 7 (499) 707-25-71
Почта: zakaz@zavod-met.ru

Ремонт резервуара снаружи

Кроме гидроизоляции внутренней поверхности иногда требуется отремонтировать емкость снаружи.

Для этого проводится ряд мероприятий, которые применяются в зависимости от степени разрушения конструкции и факторов воздействия окружающей среды (грунтовые воды, подвижные почвы и другие).

Укрепление грунтов под основанием сооружения

Основные способы укрепления грунтового основания:

  1. Механическое. Уплотнение поверхности механическим утаптыванием, с помощью трамбовок и виброкатков. В иных случаях делают грунтовые и песчаные сваи. Для этого в почву забивается стальная труба, а песок внутри нее утрамбовывается. Затем труба извлекается. Применяют и виброуплотнение, погружая в почву специальные вибраторы. Просадочные грунты укрепляют замачиванием почвы.
  2. Химическое. Процесс силикатизации заключается в подаче в грунт силиката натрия (жидкое стекло) и хлористого кальция. В почве они образуют гели кремниевой кислоты. За счет этого грунт увеличивает прочность. Силикатизация бывает газовой и электрической, разнятся способы получения гелей в почве. Смолизация укрепляет грунт с помощью введения в него полимерной смолы.
  3. Физико-химическое. Цементация проводится с помощью закачки в грунт раствора на цементной основе. Бывает струйная, перемешивает грунт с цементом под высоким давлением. Глинизация подразумевает закачку в почву водно-глинистой суспензии. Битумизация бывает горячая и холодная. Процесс укрепления выбирается по типу почвы. В первом случае в грунт подается горячий битум, во втором — битумосодержащие мастики.
  4. Термическое. Грунты либо замораживаются, либо спекаются, укрепляя свою структуру.
  5. Геополимерное (инъекционное укрепление). Самый эффективный метод. При укреплении грунтов резервуар может оставаться в эксплуатации. Заключается в подаче в грунт геополимера, который укрепляет его структуру.

Инъекционное укрепление с развитием технологий выходит на лидирующие позиции в укреплении грунтов.

Ремонт и восстановление дренажной системы

Дренажная система восстанавливается несколькими методами:

  • обустройство веерных или одиночных наклонных и горизонтальных дрен с фильтрационной зоной. Дренажный сток сбрасывается во внутренний объем резервуара (для технической воды);
  • обустройство одного или нескольких пристеночных поглотительных колодцев;
  • обустройство многолучевого наклонного дренажа. Реализуется в несколько ярусов методом горизонтального или наклонного бурения;
  • обустройство традиционного дренажа с задействованием геосинтетических материалов;
  • монтаж системы подпочвенного орошения, которая регулирует уровень сточных вод.

Реконструкция дренажной системы — ответственное мероприятие. Перед проведением работ необходимо провести исследование грунта.

Наружная изоляция резервуара

Наружную гидроизоляцию можно сделать с использованием обмазки или рулонных материалов (наплавляемая). Иногда требуется их комбинирование.

Чаще всего внутренняя гидроизоляция выполняется вместе с наружной.

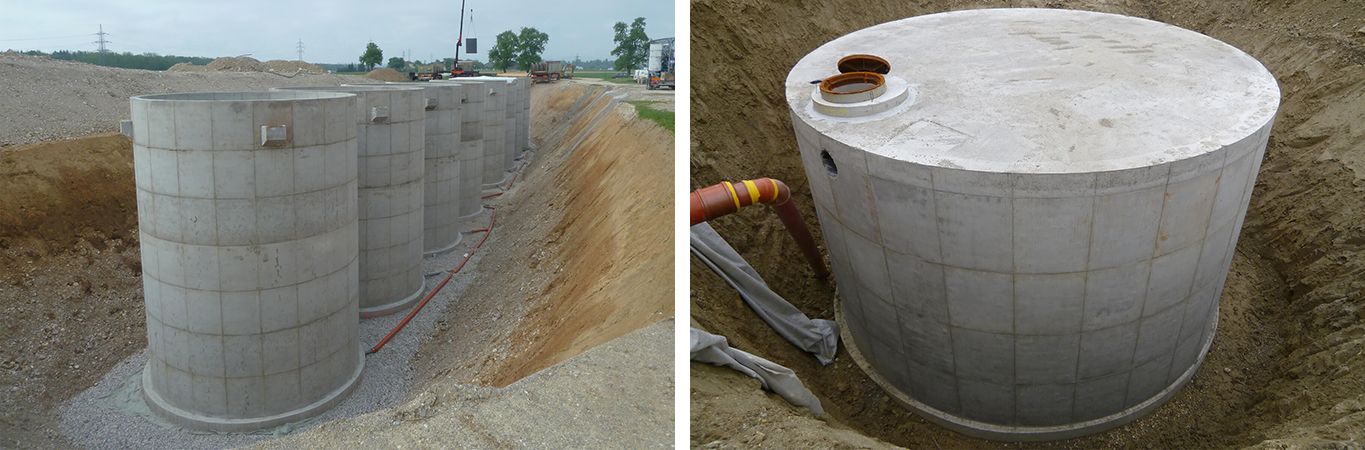

железобетонный резервуар

Подробнее остановимся на материалах, используемых для наружных работ:

  1. Жидкая резина. Специальные герметики, эффективно заполняющие швы и трещины в бетоне. Применяются для ремонта любых бетонных поверхностей.
  2. Наплавляемая гидроизоляция. Классический рубероид вытесняется современными материалами (стеклохолст с полимерно-битумным составом). Материал укладывают внахлест и сплавляют при помощи специального фена. Обеспечивает долговечную и эффективную защиту.
  3. Обмазочная гидроизоляция. К категории относятся сухие цементные смеси и битумные составы. Для повышения влагостойкости к ним добавляют полимерные и минеральные модификаторы. Перед обработкой битумными мастиками бетонную поверхность требуется подготовить — убрать с нее все острые выступы. Цементные смеси сами выравнивают поверхность, но их водоотталкивающие свойства ниже.

Выбирать способ наружной гидроизоляции следует ориентируясь на состояние бетонной поверхности. Часто применяют комбинацию материалов.

Обработка резервуара внутри

Внутренний ремонт емкости состоит из 2 этапов:

  1. Восстановление и реконструкция железобетонных конструкций, обеспечивающие восстановление несущей способности сооружения. Достигается внешним армированием углепластиком (современный композитный материал). Поверхность бетона сначала ремонтируется, а затем на нее, с помощью эпоксидного состава, приклеивается углепластик. Состав обеспечивает крепкое сцепление композита с бетоном. Углепластик обладает высокой прочностью на растяжение и усталостной прочностью, устойчив к коррозии, прост в применении и не имеет размерных ограничений.
  2. Выполнение защитного жертвенного слоя из торкретбетона на поверхностях железобетонных конструкций, подвергающихся выщелачивающему действию чистой воды. Способ, при котором под давлением сжатого воздуха смесь из бетона наносится на внутреннюю поверхность резервуара. Работа производится с помощью компрессора и цемент-пушки. Торкетное покрытие водонепроницаемое, плотное, морозостойкое и обладает высоким уровнем прочности.

Применение обеих технологий позволяет полностью восстановить резервуар, даже если он был значительно поврежден.

Использование полимочевины

Поликарбомидное пластичное покрытие, используемое для гидроизоляции, называется полимочевиной.

Это общее название, так как в зависимости от сферы использования, к поликарбомиду добавляют разнообразные составы, улучшающие его свойства.

Например, для защиты резервуаров, содержащих щелочь, применяется полимочевина с высокой химической стойкостью.

А для гидроизоляции резервуаров с водой используют с добавками для минимального влагопоглощения. По составу она родственна полиуретанам.

Технология выполнения работ

Общий алгоритм:

  1. Подготовка поверхности к нанесению полимочевины. Удаляются все виды загрязнений, особенно жировые, и бетонная крошка. По окончанию работ поверхность должна остаться шероховатой, сухой и чистой.
  2. Покрытие полимочевиной. Обязательным требованием перед нанесением полимочевины является тщательная грунтовка поверхности. Нанесение материала производится с помощью насоса раздельной безвоздушной подачи.
  3. Оценка качества выполненной работы. После полной полимеризации материала осуществляется контроль сплошного покрытия и адгезии (сцепления с поверхностью). Обычно проводится дефектоскопом и адгезиметром.

Напомним, все работы должны выполняться профессионалами с помощью специального оборудования.

Пенетрон

Эффективная гидроизоляция резервуаров любого типа осуществима с помощью специального покрытия Пенетрон.

Система состоит из нескольких разновидностей материалов, каждый из которых выполняет определенную функцию. Покрытие можно использовать для гидроизоляции новых емкостей и восстановительного ремонта уже эксплуатирующихся.

Эффект синергии, заключающийся в дополнении и усилении свойств друг друга составляющими гидроизоляционной системы Пенетрон, уникален.

Подобным свойством не обладает ни одна другая проникающая изоляция.

В результате взаимодействия компонентов, получается активная гелеобразная субстанция, заполняющая поры бетона и придающая им плотность.

После высыхания получается труднорастворимое влагонепроницаемое покрытие.

Технология выполнения работ

Этапы проведения работ:

  1. Подготовка бетонной поверхности.
  2. Устранение напорной течи. Придание полости формы «ласточкиного хвоста». Последовательное заполнение компонентами системы Пенетрон.
  3. Защита стыков и швов емкости.
  4. Защита поверхности сухими компонентами.
  5. Зачистка поверхности в течение 72 часов после нанесения.

Для качественного высыхания гидроизоляции ее следует увлажнять на протяжении трех суток. Это позволит избежать растрескивания невысохшего покрытия.

Ремонтный состав для восстановления бетона "Скрепа"

Используется для штукатурной гидроизоляции бетонных поверхностей.

Состоит из смеси кварцевого песка с нужной гранулометрией, портландцемента и специальных химических добавок, запатентованных производителем.

Технология выполнения работ:

  1. Подготовка поверхности.
  2. Приготовление раствора. Состав смешивается с водой до образования пластичной массы.
  3. Нанесение раствора на влажную поверхность. Наносится методом торкретирования или вручную.

Рекомендуется перед началом работ с раствором «Скрепа» обработать поверхность бетона проникающей гидроизоляцией Пенетрон.

Полиуретановая гидроизоляция подземной бетонной емкости

Композии полимеров идеально подходят для гидроизоляции и антикоррозийной защиты бетонных и металлических резервуаров, упрочнения и комплексного ремонта бетона.

Защита бетона

Пилиуретановые защитные покрытия необходимы для предотвращения деградации и коррозии бетона.

Покрывать необходимо не только эксплуатирующиеся емкости, но и новые резервуары.

Линейка полимерных композиев состоит из нескольких материалов, каждый из которых предназначен для определенного вида работ.

Есть грунты, пленкообразующие покрытия, мастики и смолы.

Ремонт бетона

  1. Процесс разбит на несколько этапов и связан с восстановлением геометрии.
  2. Сначала специальным составом пропитывается предполагаемый участок ремонта.
  3. Процесс длится до тех пор, пока поверхность не станет глянцевой. В ходе нанесения упрочняется обрабатываемый слой.
  4. Затем на невысохший участок наносится адгезионный состав, обеспечивающий хорошее сцепление обработанного куска с новым слоем бетона.
  5. Последующий процесс предполагает нанесение цементно-песчаного раствора с пластифицирующей добавкой.

Упрочнение бетона

Процесс происходит путем нанесения на поверхность полимерных композиций.

Чем больше слоев нанесено, тем глубже проникающий слой. Бетон получает свойства полимерного.

Он отталкивает влагу и устойчив к образованию трещин. Для крупных участков полимеры подаются методом инъекцирования.

Герметизация

  • Для предотвращения растрескивания бетона в резервуаре, по периметру емкости и колонн устраивают деформационные швы и заполняют их полиуретановыми герметиками.
  • Они обладают высокой адгезией со всеми видами строительных материалов, имеют высокую прочность и эластичность, возвращаются в исходную форму после механического воздействия.
  • Невосприимчивы к агрессивной среде и работают при большом диапазоне высокой и низкой температур.

Стоимость гидроизоляции резервуара

Наименование и стоимость, цена работ по гидроизоляции железобетонного пожарного резервуара Цена:
Подготовка бетонного основания под обработку проникающей гидроизоляцией, обеспыливание от 20 ₽ м2
Огрунтовка (напитка бетона) двухкомпонентным проникающим составом Силор Ультра КМ от 125 ₽ м2
Гидроизоляция бетонной поверхности эластичной бесшовной гидроизоляцией Силор Ультра УТК-М от 140 ₽ м2
Очистка, огрунтовка и покраска пожарных лестниц составом Силор Ультра КМ\УТК-М от 110 ₽ м2
Очистка, огрунтовка и покраска металлических труб ввода  составами Силор Ультра КМ-УТК-М от 58 ₽ м2
Устройство разделительного, амортизирующего слоя из геотекстиль термофиксированный под ПВХ от 13 ₽ м2
Гидроизоляция пожарного резервуара по стенам и основанию мембраной ПВХ с сигнальным слоем от 270 ₽ м2
Устройство гидроизоляции полимерной мембраной ПВХ ввода вывода металлических труб от 1150 ₽ м2
Очистка, огрунтовка и покраска металлических крышек люков в пожарный резервуар от 490 ₽ м2

Конструкции для хранения жидкостей используются во всех видах промышленности. Причем не только для хранения продукции, но и для обеспечения пожарной безопасности. Резервуары бывают:

  1. Пожарные. Емкость для хранения воды, использующейся для локализации возгораний. Устанавливают подобное оборудование в условиях отсутствия возможности забора жидкости из источника водоснабжения или его экономической необоснованности. Играет роль и техническая реализация объекта, порой, ее невозможно осуществить. В случае недостаточной мощности водозабора тоже монтируется пожарный резервуар. Бывают горизонтальные и вертикальные. Конструкция стальная, одностенная с антикоррозийным гидроизоляционным покрытием. Монтируются на основание. Наземные конструкции утепляют, особенно в северных и центральных районах страны. Наиболее надежными считаются подземные варианты пожарных емкостей.
  2. Для хранения нефтепродуктов. Самой распространенной формой является цилиндрическая, но также используют сферическую и каплевидную. Кроме классификации по типам материалов и расположению, разделяются на классы. К первому относятся самые опасные, их объем более 10 000 кубическим метров. Второй класс — повышенная опасность, от 5 до 10 000 кубических метров. Третий класс включает емкости от 100 до 5 000 кубометров.
  3. Для агрессивных химически активных веществ. Изготавливаются из полимерных материалов, которые не вступают во взаимодействие с содержимым, но бывают и металлические. В этом случае применяются только высококачественные железные листы. Для химически активных веществ с агрессивной средой очень важен подбор материала резервуара и способ его гидроизоляции. Процесс требует специальных знаний, поэтому обязательно стоит обратиться к специалистам.
  4. Для очистных сооружений. Используются горизонтальные и вертикальные емкости. Во избежание утечки загрязненных вод в окружающую среду резервуары должны тщательно герметизироваться.
  5. Для питьевой воды (пищевой промышленности). Пищевая промышленность использует резервуары не только для хранения чистой жидкости, но и для транспортировки. Конструкции изготавливаются из металла или полимерных соединений. Форма емкостей разнообразна, а изделия из полиэтилена могут изготавливаться с учетом геометрии места монтажа. Герметичность изделия в данном случае очень важна, как и материал, с помощью которого она выполняется. Чистая вода — залог здоровья, поэтому подобные резервуары требуют тщательного подбора гидроизоляции.

Для любой отрасли необходимы резервуары в исправном состоянии и с длительным сроком службы.

Неправильно подобранный гидроизоляционный материал может значительно сократить время эксплуатации емкости. Утечка хранимой жидкости тоже не порадует бизнесмена, считающего свои деньги.

Материалы для гидроизоляции резервуара: Стоимость:
Геотекстиль термоскрепленный плотность 500 гр на м2 для разделительного слоя от 55 ₽ м2
Полимерная ПВХ мембрана для устройства гидроизоляции с сигнальным слоем толщиной 2,0 мм от 460 ₽ м2
Силор Ультра КМ — двухкомпонентная полимерная проникающая гидроизоляция для резервуаров 36 кг от 24200 ₽
Силор Ультра УТК-М — однокомпонентная полимерная гидроизоляция для бетонных резервуаров 20 кг от 18600 ₽
Силор Ультра УП — 606 — ускоритель отвердения для гидроизоляции Силор Ультра УТК-М 100 гр от 215 ₽
Металл с ПВХ покрытием для изготовления узла сопряжения гидроизоляции с бетоном 2000*1000*1,2 мм от 470 ₽ м2
Стальная профилированная шайба 80*40*6 мм для точечного крепления ПВХ мембраны на вертикали от 4,6 ₽ м2
ПВХ Рондель 100*10*6 мм — полимерная шайба для точечного крепления ПВХ мембраны от 34 ₽ м2
Активатор (очиститель шва) — для очистки швов мембраны ПВХ перед свариванием 3л от 4800 ₽
